Ebben a bejegyzésben a TSZC Bláthy Ottó Technikumban alkalmazott feliratmezők kerülnek ismertetésre.

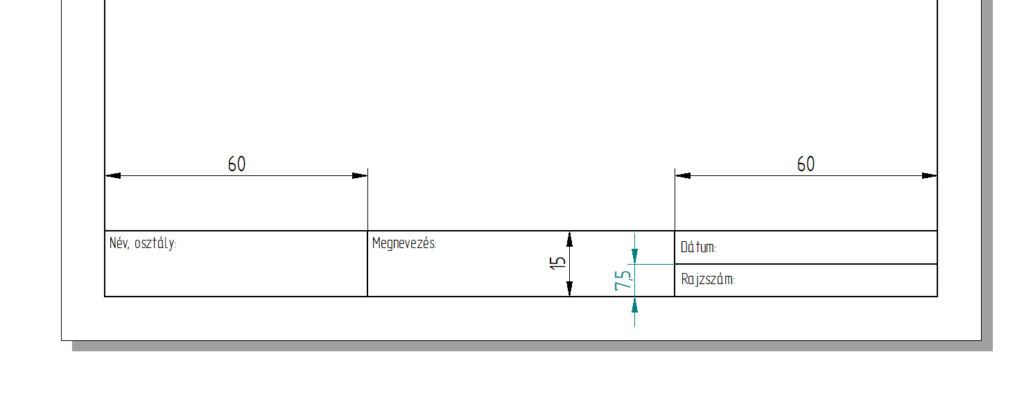

A rajzokat szabványos méretű rajzlapra (A4-A3) kell elkészíteni. A rajzokon a következő ábra szerinti, értelemszerűen kitöltött Szövegmezőt kell alkalmazni. A szövegmezőt a rajzlapon kell elkészíteni, vagy a szövegmezőt rá lehet nyomtatni a lapra is. A szövegmező felett lévő fejléc már a tételjegyzék része: a darabjegyzéket az összeállítási rajzon közvetlenül a szövegmező folytatásaként kell elhelyezni.
Kiemelt felületi érdesség jel csak alkatrészrajzokon szerepel, összeállítási rajzon nem. A kiemelt érdesség jel szimbólumának elhelyezését és méreteit a következő ábra mutatja.
Tűréstábla csak alkatrészrajzokon szerepel, összeállítási rajzon nem. A táblázat méretei a következő ábrán láthatók:
A tűréstábla lehetséges elhelyezéseire a rajzon:
a szövegmező mellett (A2, A3, …)
a szövegmező fölött(A4)
Az alábbiakban letölthető pdf formátumban az A4 és A3 rajzlap szövegmezővel illetve darabjegyzékkel fellátva. (Nyomtatás során a méretezés legyen 100%)!
