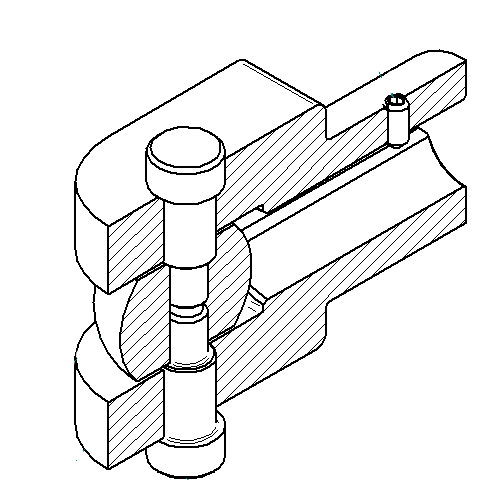

Készítse el a kardáncsukló rajzi dokumentációját a rajzi szabványok és a következő előírások alkalmazásával:
- Az iskola szövegmezőjével ellátott A4 famentes rajzlapra dolgozzon
- A szövegmezőt töltse ki, az alkatrészek anyaga és rajzszáma a következő:
- Csap: anyag S235, rajzszám: 202425-KCS-01
- Gömb: anyag C25, rajzszám: 202425-KCS-02
- Kapcsolóvilla: anyag E295, rajzszám: 202425-KCS-03
- Hernyócsavar: anyag A51
- Minden alkatrészt (kivéve a szabványos alkatrészeket) ábrázoljon alkatrészrajzon a rajzi szabványok betartásával. A tűrt méretekről készítsen szabvány szerint tűréstáblázatot!
- Az összeállítási rajzot (a minta alapján készítse el). Az összeállítási rajzon a befoglaló méreteket és az illesztések méretét adja meg! Töltse ki a darabjegyzék minden celláját (a mellékletben szereplő táblázat NEM a szabványos darabjegyzék formátumában készült)!
Melléklet letöltése: Melléklet
